        區分PCM設備RS232信號線定義

        PCM設備RS232數據接收、發送信號線可用電壓測量方法來區分,地線可以電阻測量法區分,方法如下(下面以ZMUX-30 PCM復用設備舉例):

        一、準備

        1)1臺具有RS232用戶接口的ZMUX-30設備;

        2)ZMUX-30設備工作電源(配有外置電源時需要交流220V,沒配有外置電源時需要直流-48V);

        3)1根CC4同軸頭的雙芯同軸線纜;

        4)1個萬用表;

        5)1根1米左右的網線;

        6)1個RJ45水晶頭;

        7)1把壓線鉗;

        二、連接

        1)ZMUX-30接上工作電源(PWR燈亮、LOS燈亮),用CC4-CC4雙芯同軸線纜將ZMUX-30的E1鏈路接口收、發自環起來(LOS燈滅);

        2)RS232用戶線纜用網線和1個RJ45水晶頭做,“如表1”,一邊壓RJ45水晶頭,一邊不壓頭,把網線皮拔掉,“如圖1”;

        3)把ZMUX-30的RS232用戶接口接上用戶線纜,準備測試收、發、地。

        RJ45水晶插頭針號
        網線
        線色
        4
        ________________________
        藍色
        5
        ________________________ 白藍
        8
        ________________________

        棕色

        表1


        圖1

        三、測量

        1)首先需要找出RS232的三根信號線,“如表1”,藍、白藍、棕;

        2)區分哪根信號線是地線的方法如下:

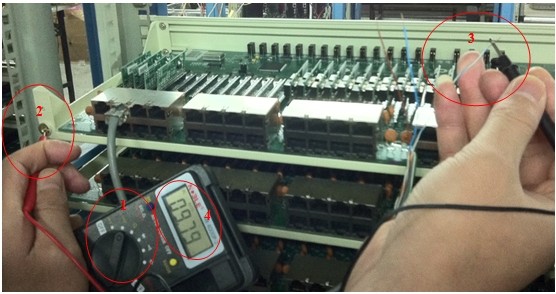

        把ZMUX-30設備關電,再把萬用表打到電阻擋“如圖2”的“1”,一根表筆接ZMUX-30的設備地(機箱露銅的地方),“如圖2”的“2”,一根表筆接三根信號線的其中一根,“如圖2”的“3”,一根一根測量,只要測量到其中的一根線與設備地的阻值約為0歐“如圖2”的“4”,此線就為地線。


        圖2

        3)區分哪根信號線是收、發的方法如下:

        前面步驟已將ZMUX-30連接好。把設備開電,萬用表打到直流電壓檔“如圖3”的“1”,一根表筆接ZMUX-30的設備地(機箱露銅的地方)“如圖3”的“2”,一根表筆接剩下二根信號線的其中一根“如圖3”的“3”,一根一根測量,只要測量到其中的一根線與設備地的電壓約為9V或-9V左右,“如圖3”的“4”,此線就為信號“發”線。剩下最后一根為信號“收”線,需要注意的是,“收”線是無電壓的。


        圖3

        四、結論

        由測量結果得出,RS232收、發、地信號線如下表(表2)所示:

        ZMUX-30

        RJ45水晶插頭針號

        RS232信號線
        1
        2
        3
        4

        5

        6
        7
        8

        9

        表2

        五、RS232信號線連接方法

        收接發、發接收、地接地,或者說地接地、有電壓的接無電壓的、無電壓的接有電壓的。
