不少客戶都反應E1(2M)線路障礙的問題,廣州銀訊專注通信設備20年,對通信設備故障有著豐富的維修經驗,在這方面最有權威發言表達看法。
首先要能及時和準確地處理E1線路障礙,除了必須要對E1原理有清楚的認識以外,還必須能將E1原理準確地運用到障礙處理中。
一、E1(2M)電路

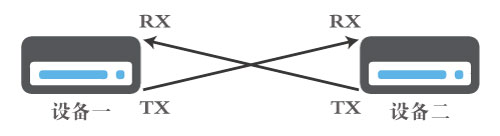

從物理結構上看,E1傳輸設備的E1物理接頭都是有2個,一收一發。E1物理接頭阻抗可分為75Ω非平衡和120Ω平衡,75Ω非平衡常用有BNC和CC4這兩種類型的接頭,而120Ω平衡只有RJ45接頭。75Ω的線材俗稱同軸電纜,有雙芯同軸線纜(SYV-75-2-2)和單芯同軸線纜(SYV-75-2-1)的兩種,每根收線和發線實際上是由芯線和屏蔽線(或稱地線回路)來連通。要保證一個2M電路的正常連通,必須正確地連接線纜,同時要注意收發互相連通,有時候因為用戶插頭沒插緊或插頭不干凈導致設備或E1線路故障。如圖:
設備之間通過E1線路連接以后,傳送的信號的格式是PCM格式。(PCM是什么?)
由于E1線路有傳輸距離的限制,一般最多只可傳300M遠,連通距離較遠的兩設備中必須有采用光纜和其它技術的傳輸設備。
二、常見告警分析
收線上最常見到的故障情況有斷線告警,全1碼告警,幀失步告警,復幀失步告警等,其產生的原理和可能的原因如下:
斷線告警,一般是指不能從收線上收到有效的電平信號,或者不能收到任何信號。產生的段落在離本端收線最近的一段同軸電纜上,一般是由于線斷、接頭焊接工藝不良等。但要注意的是,當兩端設備配合較好的情況下,同軸電纜的屏蔽線斷開不會產生斷線告警。
全1碼告警,俗稱上游告警。一般是指本端能正常收到信號電平,而信號流中沒有包含任何有用信息。該告警指示的段落在直接連通設備的上游方向,可能的原因有:對端設備沒有進入正常工作狀態、對端設備停電、對端光端機工作不正常、光纜中斷、本端光端機工作不正常、SDH電路沒有開放等。
幀失步告警。是指0時隙中的幀失步信號連續3次以上丟失,該告警信號的消失條件是連續收到三次以上的幀失步信號。該告警的原因一般是對端設備的問題??赡艿脑蚴菍Χ藭r鐘不同步或者設備故障。
復幀失步告警。是指用于一號信令的16時隙上的復幀信號丟失。如果所開放的電路是七號信令,或者其它非一號信令的業務,那么本端是不應該出現該種類的告警的。如果開放的是一號信令,則該故障的出現是對端設備的問題。
但由于設備本身只能通過收線上接收的信號來判斷故障,因此,在收線上發現故障以后,必須要從發線上通知對端設備自身收告警,又叫對端告警或者對告,該告警通過傳輸直接向對端傳送,對端設備收到告警以后也將停止業務的處理。值得注意的是,大部分傳輸設備也具備發送該告警的功能。
三、一些故障處理實例
1、PCM設備遠端設備AIS DA燈交替閃亮(廣州銀訊PCM設備為例)
PCM設備如果AIS、DA燈交替閃亮,一般情況是2M同軸線纜的同軸插頭與PCM設備的E1接口同軸插頭接觸不好引起,請客戶將同軸線纜重新插好。
結果:客戶重新插了一下同軸線纜,AIS、DA燈不再交替閃亮了,而是DA燈常亮了。這是正常的現象,因為局端PCM設備AIS燈亮,對端的遠端PCM設備就是DA燈亮。待光端機檢修好后,PCM設備自然跟著恢復正常,局端設備AIS燈不亮了,遠端設備的DA燈跟著不亮了。
2、某一系統,向兩端自環,電路都顯示正常,但電路拉直以后,又出現告警,電路不可用
障礙點肯定是在自環部位的同軸電纜上。由于同軸電纜上的連接頭沒有做好,造成某一根同軸線上的屏蔽線出現假焊或斷線,當兩頭設備配合不好時,出現本障礙。
注意事項:1.對大多數設備來說,只要對收發線的芯線自環,就能完全等同于芯線和屏蔽線的同時自環。2.在兩端設備配合良好的時候,兩根屏蔽線全斷或者一根屏蔽線斷時,電路可能能正常使用。3.對于屏蔽線復接良好的設備比較不容易出現這種障礙,如DDF上通常所有的屏蔽線是復連的。
四、E1線路障礙處理心得
對于出現的障礙,維護人員要本著不找到原因不放過的原則。有些維護人員在處理障礙以后不對障礙的原理進行分析,只是用障礙原因不明或奇怪的原因進行解釋,這樣做對提高障礙處理能力是沒有任何好處的。實際上任何障礙都是能得到解釋的,不存在奇怪的原因。
維護人員要提高障礙處理能力,很重要的是,應當知道什么情況是正常的,在處理障礙的時候才能清晰思路,把握方向。
很多問題是在電路開調時遺留下來的問題,因此在電路調度的過程中要有高度的責任心,電路調度的質量高,日常維護的障礙就少。尤其是自環和鴛鴦線等情況,要在電路調度的過程中加以杜絕。
