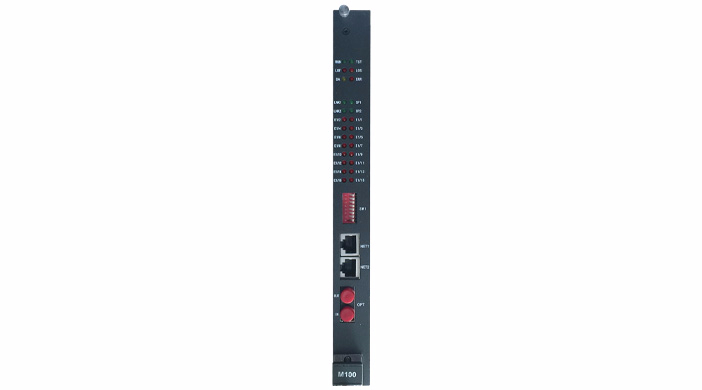

M100光傳輸板插裝ZMUX-3300平臺的任意一個通用業務板插槽，主要完成E1、以太網業務接入，通過復用到1路光信號傳輸，實現E1信號與以太網信號點對點通信功能。
M100板卡采用模塊化，可提供4個4×E1模塊插槽、1個100M以太網模塊插槽，最大可提供16路E1信號 與 2路共享100M以太網信號接入。

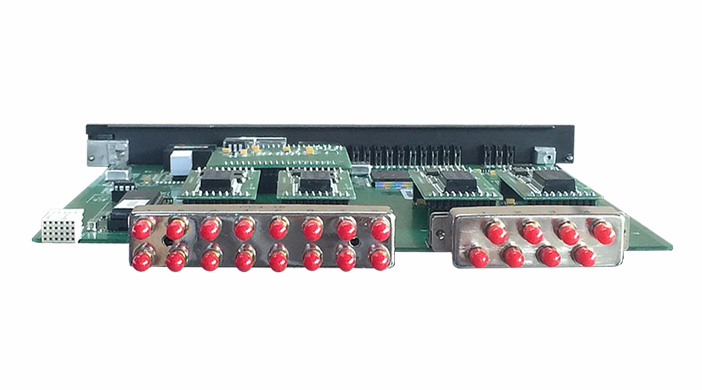

M100板卡設有2個DB37連接頭，每個DB37連接頭可接入1~8路E1信號，共提供16路E1接口。
M100板卡設有2個RJ45端口，完成2路以太網信號接入，2路以太網共享100M。
技術參數指標
接口類型：光口
接口數量：1路
線路速率：150Mbit/s
碼型：NRZ + 擾碼
發光功率：≥-12dBm
接收靈敏度：≥-35dB
光波長：1310nm
連接器：雙纖/FC/單模/40Km（標配）；可選單纖/SC/傳輸距離60Km~100Km
接口類型：E1電口
接口數量：16路
信號速率：2048kbit/s
容差：± 50ppm
接口阻抗：1) 75歐/非平衡
2) 120歐/平衡
接口碼型：HDB3
數字接口電氣特性標準：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
連接器：CC4同軸接頭（75歐/非平衡）；可選 RJ45接頭（120歐/平衡）
