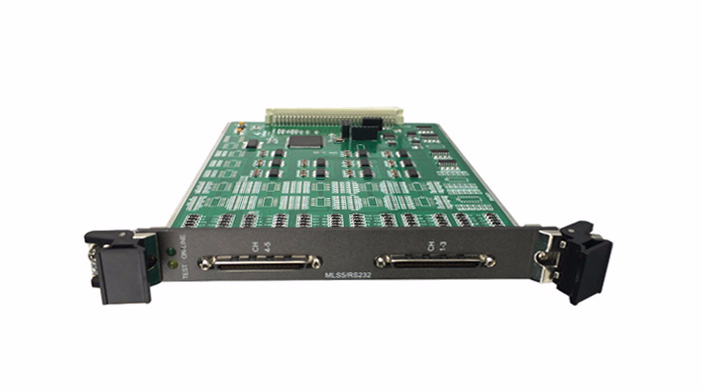

RS232接口板

    MLS6/RS232 RS232接口板可插裝到ZMUX-4102平臺的任意一個IO業務板通用插槽，板上設有2個SCSI連接頭，每個SCSI連接頭可接入1~3路同步或異步RS232數據，共提供6路同步或異步RS232數據接口，實現同步或異步RS232數據端到端的通信功能。

    MLS6/RS232板卡的每路RS232接口可單獨啟動或關閉，可對每路RS232接口插入偽隨機測試信號，檢測統計誤碼率，可對匯聚信道或子信道設置自環檢測，協助設備開通與方便維護。

    MLS6/RS232板卡的每路RS232數據接口可提供握手（控制）信號端到端的通信功能，還可支持RS232數據共享功能（一路分配多路），適用于雷達業務廣播或雷達業務在線監測應用。

技術參數指標

接口類型：RS232/V.24_DCE (暫不支持DTE)

接口數量：6路

上行帶寬：1~3個64k時隙

復用方式：兼容X.50

工作模式：同步 或 異步 (軟件設置)

工作速率：2.4kbps/ 4.8kbps/ 9.6kbps/ 19.2kbps (軟件設置)

異步字符模式：1) 起始位：1

                         2) 停止位：1

                         3) 數據長度(若有效驗碼，包含其中)：7,8,9 (軟件設置)

同步定時模式：1) DCE：向DTE設備提供發送（TxC）和接收時鐘（RxC）

                         2) ExtDCE：向DTE設備提供接收時鐘（RxC），同時接收DTE設備的發送時鐘（ETxC）

                         3) DTE：接收DCE設備的發送和接收時鐘 (本功能目前暫時不支持)

同步收發時鐘沿極性：上升沿/下降沿(軟件設置)

異步/同步轉換：滿足ITU-T Rec. V.14

連接器：2 x SCSI 68-pin (母)，1出3數據線纜(選配)
